取付方法

取り付ける製品の種類を選択し、取付方法をご覧ください。

スイッチ・コンセント部スタンダード(1連・2連・3連)、ワイド

電気工事士
スイッチ・コンセントを取り付ける際は電気工事士の資格が必要です

各スイッチ・コンセントプレートに取付可能なスイッチ部、コンセント部を選び、電気工事士の資格を持った方が取付を行なってください。

プレート部のみスタンダード(1連・2連・3連)、ワイド

DIY OK
どなたでも取付可能!電気工事士の資格はいりません
【スタンダードタイプのプレートに取付可能なスイッチ・コンセント部代表例】
当サイト掲載スタンダードタイプのスイッチ・コンセントとの組み合わせならすべて取付可能
その他、パナソニック社:フルカラーシリーズ/神保電器社:NK SERIE、ニューマイルドビーシリーズなども取付可能

スタンダードタイプのプレートはパナソニック社:コスモシリーズ ワイド21 スイッチ・コンセントには取り付けできません。ワイド専用プレートをご使用ください。また、コンセントの形状が似ているためご注意ください。

【ワイドタイプのプレートに取付可能なスイッチ代表例】
パナソニック株式会社 コスモシリーズワイド21、神保電器株式会社Jワイドシリーズ、東芝ライテック
株式会社 ワイドアイシリーズ
【ワイドコンセントプレートの取付可能なコンセント代表例】
パナソニック株式会社 コスモシリーズワイド21
取付方法は使用するブラケットによって異なります。
各スイッチ・コンセントプレートには下記のいずれかのブラケットが付属しています。(ブラケットは単品でもご注文いただけます)
間違った取り付けは、落下による破損や思わぬケガの原因となります。ご注意ください。取り付けの際は必ず取付説明書をご確認ください。
取付タイプ プレート取付タイプ:スタンダード(1連・2連・3連)、ワイド

タイプ A

壁面内の金具を確認後、ブラケットの※部をニッパーなどで切り取って、取り付けてください。
線を抜かずに取り付けられるため資格のない方でも後付けできます。
製品詳細を見る
製品詳細を見る

タイプ BCD

付属ねじで固定したブラケットにプレートを押し込むことで簡単に取り付けできます。付属ねじはセットワッシャでブラケットに仮固定されています。
  • 製品詳細を見る
  • 製品詳細を見る
  • 製品詳細を見る
  • 製品詳細を見る
  • 製品詳細を見る
  • 製品詳細を見る
【ワイドタイプのプレートに取付可能なスイッチ代表例】
パナソニック株式会社 コスモシリーズワイド21、神保電器株式会社Jワイドシリーズ、東芝ライテック、株式会社 ワイドアイシリーズ
【取付可能なスイッチ・コンセント代表例】
パナソニック株式会社 コスモシリーズワイド21

タイプ E

ブラケットのないプレートの取付方法です。
プレートの上からねじ止めしてください。付属ねじはセットワッシャでプレートに仮固定されています。
ブラケットは使用しません

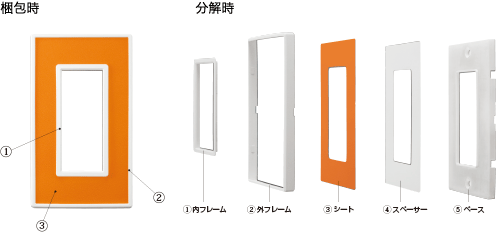

タイプ F

フレームタイプのプレートの取付方法です。
梱包時は組み合わせた状態です。取り付けのため右写真のように一度分解してください。

スクエア(トグル・パネルスイッチ)

fede社製トグルスイッチ、パネルスイッチ取り付け方法取説pdfダウンロード
電気工事士
スイッチ・コンセントを取り付ける際は電気工事士の資格が必要です

間違った取り付けは、落下による破損や思わぬケガの原因となりますので、ご注意ください。
取り付けの際は必ず取付説明書をご確認ください。

  • 取付説明書を見る
  • 取付方法を動画で見る


5.1トグルスイッチシリーズ取り付け方法取説pdfダウンロード
電気工事士
スイッチ・コンセントを取り付ける際は電気工事士の資格が必要です

間違った取り付けは、落下による破損や思わぬケガの原因となりますので、ご注意ください。
取り付けの際は必ず取付説明書をご確認ください。

  • 取付説明書を見る

照明プレート

電気工事士
スイッチ・コンセントを取り付ける際は電気工事士の資格が必要です

LED ライトの周囲を覆う面付仕様のプレートです。
スイッチ・コンセントプレートとコーディネートできます。

推奨LED ライト
パナソニック社:LDR8 型
三菱電機照明社:LDR7L 型
ウシオライティング社:LDR7 型
エス・ティー・イー社:JD1708 型
  • ※LED ライト、ソケットは別途ご用意ください。
  • ※ダイクロハロゲン型LED ライトφ 50mm 専用です。
  • ※推奨LED ライト以外は形状により、寸法が合っていても取り付けできない場合があります。現品にてご確認ください。
  • ※取り付けの際は必ず取付説明書をご確認ください。
サン セバスチャンシリーズ
  • 取付方法を動画で見る
  • 製品詳細を見る
  • 取付説明書を見る
フィレンツェシリーズ
  • 取付方法を動画で見る
  • 製品詳細を見る
  • 取付説明書を見る
